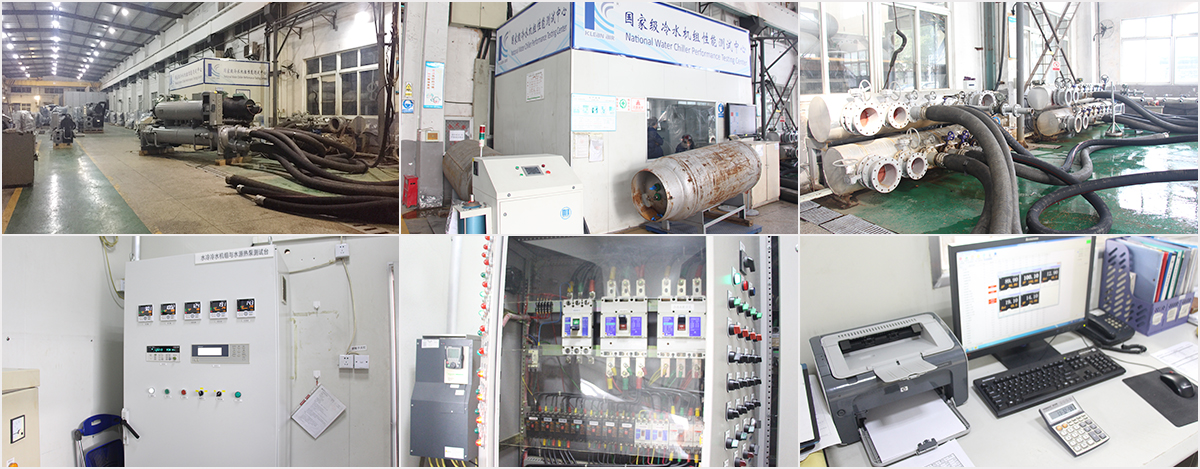

一·装置概况
本试验台采用液体载冷剂法和热平衡法测量原理,可以准确的测试水冷冷水机组的制冷量、性能系数和输入功率等参数。设备的运转采用日本横河YOKOGAWA测量来控制,数据采集采用安捷伦采集器和合肥天时制作的软件为核心,测量值由计算机进行数据采集处理并存档和自动打印测试数据,并可分析试验结果和测量数据,测试台满足生产许可证取证要求与产品测试要求。
二·试验方法
试验方法:液体载冷剂法
校核方法:机组热平衡法
三·参考标准
GB/T 18430.1-2007《蒸汽压缩循环冷水(热泵)机组第1部分 工业或商业用及类似用途的冷水(热泵)机组》
GB/T 10870-2001《容积式和离心式冷水(热泵)机组性能试验方法》
GB/T 19409-2003《水源热泵机组》
四·测量相关参数
1.测试种类:水冷冷水机组、水源热泵机组
2.测量范围:
制冷量(kW) 140~4220
冷水流量(m3/h) 15~1000
冷却水流量(m3/h) 15~1000
3.配电负荷800kW
4.测试精度:重复性≤2%,主辅偏差满足标准要求

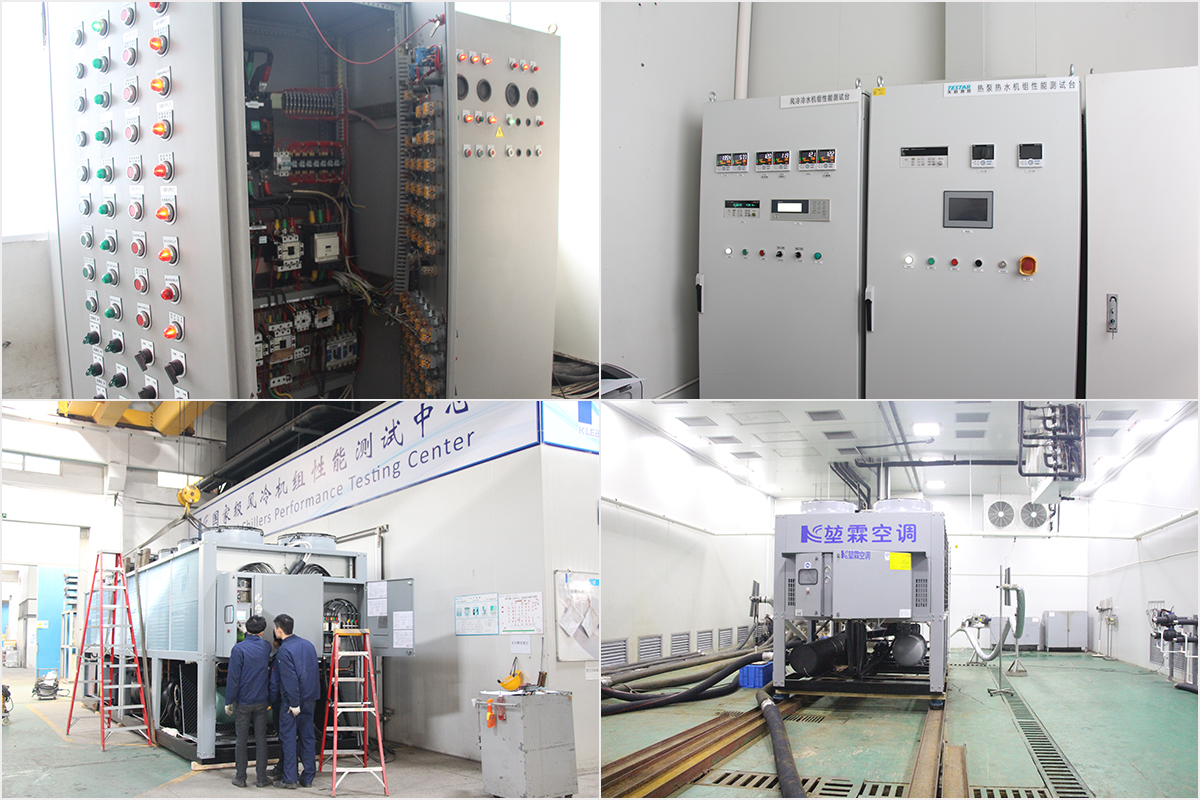

一·装置概况
本试验台采用空气焓差法测量原理,可以准确的测试水冷冷水机组的制冷量、性能系数和输入功率等参数。设备的运转采用日本横河YOKOGAWA测量来控制,数据采集采用安捷伦采集器和合肥天时制作的软件为核心,测量值由计算机进行数据采集处理并存档和自动打印测试数据,并可分析试验结果和测量数据,测试台满足生产许可证取证要求与产品测试要求。
二·试验方法
试验方法:空气焓差法
三·参照标准
GB/T 10870-2001《容积式和离心式冷水(热泵)机组性能试验方法》
GB/T 18430.1-2007《蒸汽压缩循环冷水(热泵)机组第1部分 工业或商业用及类似用途的冷水(热泵)机组》
GB/T 18430.2-2008《蒸汽压缩循环冷水(热泵)机组第2部分 户用及类似用途的冷水(热泵)机组》
四·测量范围
制冷量(kW) 25~1125
冷水流量(m3/h) 4~200

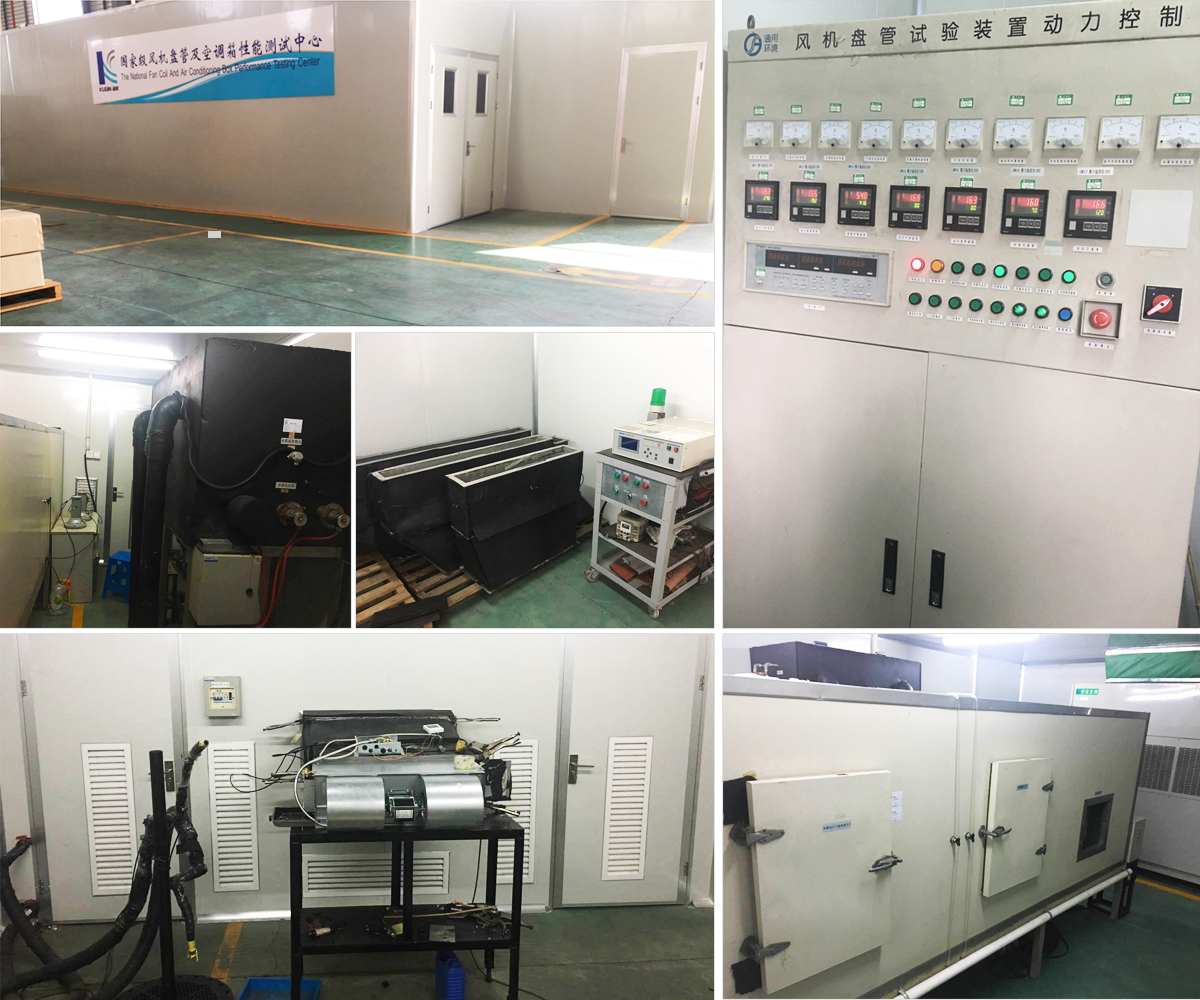

一·装置概况
本测试站采用空气焓差法和水量热计法测量原理,可以准确的测试末端设备的制冷量、制热量、水阻力、风量和输入功率等参数。全套检测设备均由合肥通用所负责技术指导及安装,且满足生产许可证取证要求与产品测试要求。
二·试验方法
试验方法:空气焓差法和水量热计法
三·参考标准
GB/T 14294-2008《组合式空调箱机组》
GB/T 19232-2003《风机盘管机组》
四·测量相关参数
1.测试种类:空调箱机组、风机盘管机组
2.测量范围:
测试项目 |
单位 |
风机盘管 |
空调箱 |
供冷量 |
kW |
1.7-12.6 |
/ |
供热量 |
kW |
2.5-18.9 |
/ |
风量 |
M³/h |
250-2500 |
1500-200000 |
水流量 |
M³/h |
0.3-2.2 |
/ |
出口静压 |
Pa |
0-99 |
0-1500 |
消耗功率 |
kW |
0.001-2.0 |
0.001-99.99 |
4.测试精度:重复性≤2%,主辅偏差满足标准要求
